Hola a todos, hoy os voy a explicar que son las entidades debiles en modelo entidad relacion y como se representa.
Antes de empezar, recuerda que tienes el curso completo de modelo entidad relacion en este post:
¿Que son?
Las entidades débiles son aquellas entidades que dependen de una entidad fuerte.
¿Como se representan las entidades debiles en el modelo entidad relacion?
Se representa como un rectángulo doble con su nombre dentro en singular.
Existen dos tipos de relaciones:

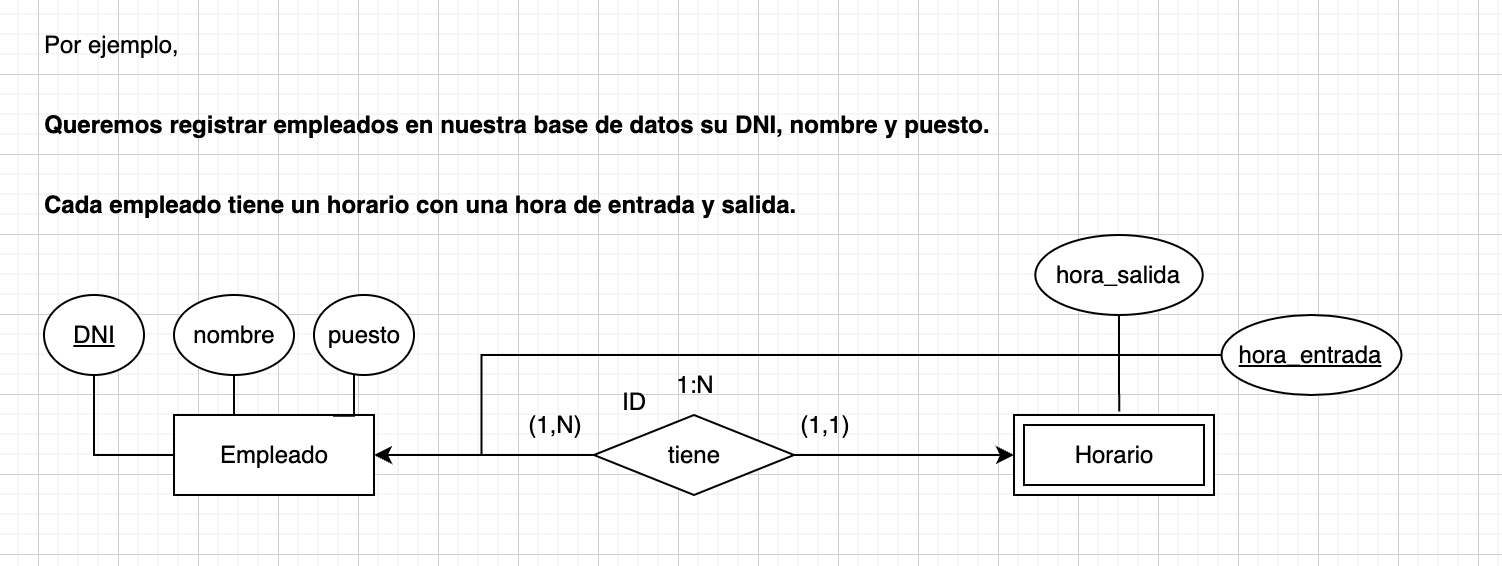

- Identificación: la entidad débil depende de la entidad fuerte para identificarse.
La clave de la entidad débil esta formada por la suya y la de la entidad fuerte, siendo ambas las claves identificativas.
Se representa con el atributo saliendo en la linea entre la relación y la entidad fuerte. En la relación colocamos ID para indicarlo.

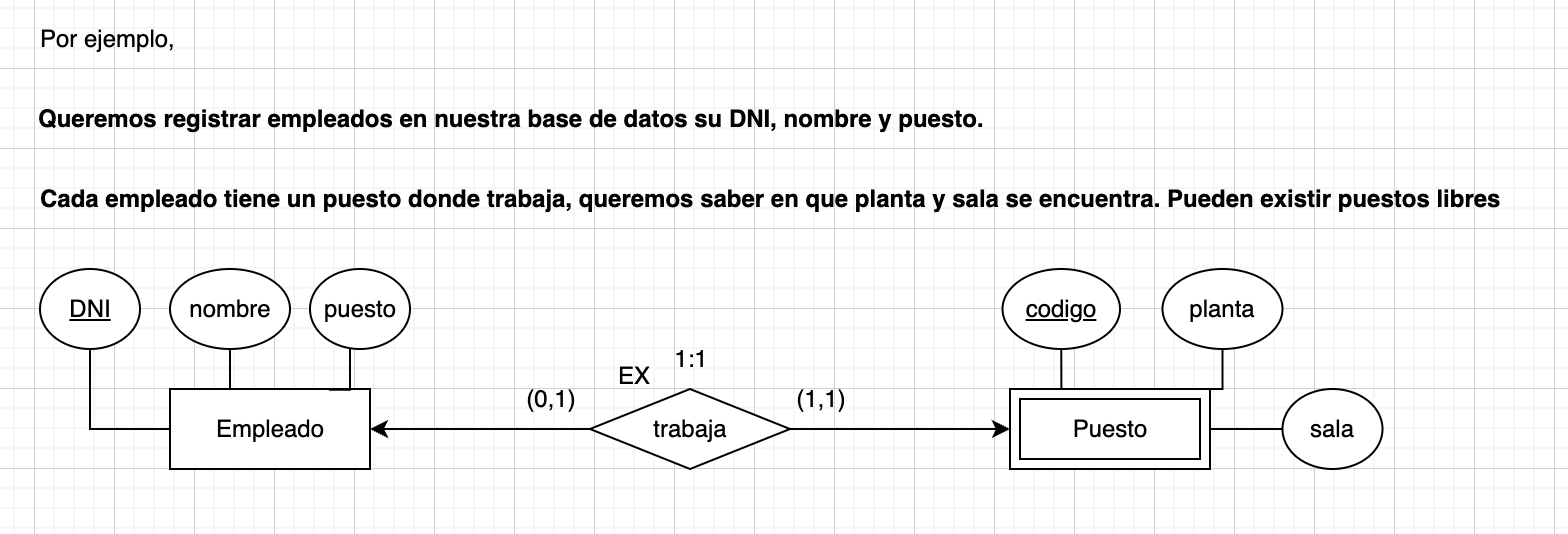

- Existencia: la entidad débil depende de la entidad fuerte para existir, sin esta no tiene sentido su existencia.
La clave de la entidad débil esta formada por la suya y la de la entidad fuerte, la clave de la entidad fuerte no identifica a la débil.
Se representa igual que una relación pero debemos indicamos EX en la relación.
Recursos
Te dejo el Github con todo el contenido: https://github.com/DiscoDurodeRoer/curso-disenio-base-de-datos
¿Quieres el curso completo? Lo tienes aquí:
Espero que os sea de ayuda, si tenéis dudas, preguntad, estamos para ayudarte.
